Доставка Укр поштою 25 гривень

без батареї колір жовтий або чорний

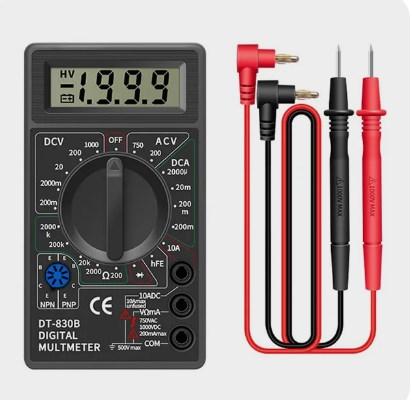

Модель/назву продукту: DT-830B/мультиметр

[Функция] --------- [Диапазон] --------- [Точность]

Напруга постійного струму: 200-1000 В [±(0,5% + 2dgt)]
Напруга змінного струму: 200-7500 В [± (1,2% + 10dgt)】
Постійний струм: 200 мкА-10A 【±(1,0%+2dgt)】
Опір: 200 Ом-2 МОм 【±(0,8%+2dgt)】
Діод: Так
Транзистор: Так
Джерело живлення: батарея 9 В типу 6F22
Максимум дисплей: 1999 г.
Розміри: 126×70×24 мм
Вага: 155 г

Стандартні аксесуари: вимірювальні дроти, посібник, гарантійний талон

Дорогі друзі, зверніть увагу: цей продукт не має функції звукового сигналу та має надійну якість. Будь ласка, зверніться до інструкції з експлуатації серії.

Цифровий мультиметр   DT830 являє собою невеликий цифровий мультиметр з трьох із половиною розрядним РК-дисплеєм. Він може вимірювати змінне і постійна напруга , а також змінний і постійний струм, опір, ємність, значення β транзизора, напруга провідності діода, коротке замикання ланцюга тощо. Функція вимірювання і діапазон можуть бути змінені за допомогою поворотного стрічкового перемикача, всього 30 рівні.

  Максимальне показане значення цього мультиметра становить ±1999. Він може автоматично зображати «0» і полярність. Він зображає «1» або «-1» у разі перевантаження. Коли напруга батареї занадто низька, він зображає знак «÷». Є зумер для перевірки короткого замикання.

1. Діапазон вимірювання

  (1) Напруга змінного та постійного струму (частота змінного струму становить 45-500 Гц), діапазон вимірювання становить 200 мВ, 2 В, 20 В і 1000 відповідно. Точність постійного струму становить ± (0,8% від показання + 2 символи) або менше, точність змінного струму становить ± (1 з показань)% + 5 слів); вхідний опір, редуктор постійного струму — 10 МОм, редуктор змінного струму — 10 МОм, 100PF.

  (2) Ремінний і постійний струм

  Діапазони вимірювання становлять 200 мкА, 2 мА, 200 мА і 10 А відповідно. Точність постійного струму становить ± (1,2% від показання + 2 цифри), точність змінного струму ± (2,0% від показання + 5 цифр), а максимальне навантаження за напругою становить 250 мВ (ефективне значення змінного струму)).

  (3) Опір:

  Діапазони вимірювання: 200 Ом, 2 кОм, 200 кОм, 20 МОм і 20 МОм. Точність становить ± (2,0% від показання + 3 цифри).

  (4) Напруга провідності діода:

  Діапазон вимірювання становить 0-1,5 В, а випробувальний струм становить 1 мА ± 0,5 мА.

  (5) Визначення значення β транзистори:

  Умови випробувань: VCE=2,8 В, IB = 10 мкА.

  (6) Виявлення короткого замикання:

  Опір випробувального ланцюга<20 Ом ± 10 Ом

  2. Час вибірки : T S = 0,4 с.

Панель та інструкція з експлуатації

  1. монітор

  Три з половиною розрядний РК-дисплей

  2. вимикач

  Натисніть, щоб увімкнути живлення, і вимикайте його, коли він не використовується.

  3．Гніздо для вимірювання ємності

  Під час вимірювання місткості вставте виведення конденсатора в гніздо.

  4．Перемикач діапазону функцій

  Вибирайте між різними функціями вимірювання та діапазонами.

  5. Токовий роз'єм 10 А (неможливо виміряти струм понад 10 А)

  Під час вимірювання змінного та постійного струму силою понад 200 мА і менш ніж 10 А червоний вимірювальний дріт треба вставити в цей струмовий роз'єм 10 А.

  6. Попередній роз'єм

  Під час вимірювання змінного або постійного струму менш ніж 200 мА червоний вимірювальний дріт треба вставити в цей струмовий роз'єм.

  7. Роз'єм В/Ом

  Під час вимірювання змінного і постійної напруги , опору, напруги провідності діода та виявлення короткого замикання червоний вимірювальний дріт треба вставляти в це гніздо V/Ω.

  8. Чорний вимірювальний дріт роз'єму загальної клеми заземлення «COM» завжди вставлений у цей роз'єм уземлення.

  9. Роз'єм для бета-тестування

  Вставте колектор, базу та еміттер триода, що перевіряється, у гнізда «C», «B» і «E» відповідно. Зверніть увагу, щоб відрізнити тріод типу NPN або PNP.

Інструкції

  1. Підготувати

  Натисніть вимикач живлення й перевірте, чи порядку РК-дисплей і чи є знак нестачі батареї . Якщо так, спочатку замініть батарею.

  2. використовувати

  (1) Для вимірювання змінного та постійного струму виберіть відповідний діапазон вимірювання струму та отвір для введення червоного вимірювального щупа відповідно до вимірюваного струму. У разі вимірювання постійного струму червоний вимірювальний щуп контактує з кінцем під високою напругою. , а чорний вимірювальний щуп контактує з кінцем із низькою напругою. Прямий ток починається із Червоного щупа втілює в мультиметр, а потім витікає з чорного щупа. Якщо величина вимірюваного струму неясна, спочатку використовуйте найбільший діапазон вимірювання, а потім поступово зменшуйте діапазон для точного вимірювання.

  (2) Вимірювання напруги змінного та постійного струму

  Вставте червоний вимірювальний щуп у гніздо «В/Ом», виберіть відповідний діапазон вимірювання напруги відповідно до напруги, чорний щуп торкається «заземлювального» кінця ланцюга, а червоний щуп торкається точки вимірювання. у ланцюгу. Зокрема, треба зазначити, що частота вимірювання змінної напруги цифровим мультиметром дуже низька (45~500 Гц), а амплітуду напруги середньо- і високочастотних сигналів треба вимірювати міліметром змінного струму.

  (3) Вимірювання опору

  Вставте червоний вимірювальний дріт у гніздо «В/Ом», виберіть відповідний діапазон вимірювання опору відповідно до величин опору, доторкніться червоним і чорним вимірювальними дротами до обох кінців гумістора та спостерігайте за показаннями . Зокрема, у разі вимірювання опору всередині ланцюга (протистояння на друкованій платі) спочатку треба вимкнути живлення схеми, щоб уникнути тремтіння показань. Забороняється використовувати резистор для вимірювання струму або напруги (особливо напруги змінного струму 220 В ), в іншому разі мультиметр можна легко пошкодити. Крім того, за рівнем опору можна також якісно судити про якість конденсатора. Спочатку закоротите два полюси конденсатора (доторкніться вимірювальним дротом до обох полюсів одночасно, щоб розрядити конденсатор), потім доторкніться двома вимірювальними проводами мультиметра до двох полюсів конденсатора відповідно і спостерігайте за виводиться надання опору. Якщо надання опору, що відбивається спочатку, дуже мало (еквівалентно короткому замиканню), тоді конденсатор починає заряджатися, що зображається значення опору, поступово збільшується і, нарешті, значення опору стає «1» (еквівалентно розімкнутого ланцюга). , це означає, що конденсатор в порядку Якщо під час виконання вищеописаних дій показане значення опору залишається незмінним, це означає, що конденсатор пошкоджений (поривання ланцюга або коротке замикання). Особливу увагу треба приділити вибору відповідного діапазону опору залежно від розміру конденсатора під час вимірювання.Напримір, для 47 мкФ треба використовувати діапазон 200 кОм, а для 4,7 мкФ треба використовувати діапазон 2 М і т.ін.

  (4) Виявлення напруги провідності діода

  У цьому положенні червоний вимірювальний дріт під'єднується до позитивного джерела живлення всередині мультиметра, а чорний вимірювальний дріт під'єднується до негативного джерела живлення всередині мультиметра. З'єднання між двома вимірювальними дротами та діодом показано на малюнку 1. Під час вимірювання відповідно до способу під'єднання, показаних на малюнку 1 (а), тестовний діод має пряму провідність, і мультиметр показує напругу прямої провідності діода в мВ. Зазвичай, пряма напруга гарного кремнієвого діода має становити 500-800 мВ, а пряма напруга доброго германієвого діода має становити 200-300 мВ. Якщо виводиться «000», це означає, що діод пробитий і закорочений, якщо зображається «1», це означає, що діод заблокований у прямому напрямку. Під час вимірювання відповідно до способу під'єднання, показаних на малюнку 1 (б), має відбиватися «1», що вказує на зворотне блокування діода. Якщо зображається «000» або інші значення, це означає, що діод має зворотний пробій. Цей файл також можна використовувати для оцінки якості транзизора та ідентифікації контактів. Під час вимірювання спочатку під'єднайте один вимірювальний дріт до певного певного контакту, а потім послідовно під'єднайте інший вимірювальний дріт до двох інших контактів. Якщо безперервність є або її немає взагалі, перевірте, чи замініть два вимірювальні дроти та повторіть перевірку. Якщо обидві рази немає провідності або провідності, можна визначити, що транзисстор справний, а ідентифікований висновок є базою транзизора. Якщо червоний вимірювальний дріт під'єднаний до бази, а чорний вимірювальний дріт під'єднаний до двох інших полюсів, і обидва є провідними, це означає, що транзисстор належить до типу NPN, інакше — до типу PNP. Нарешті, порівняйте напруження прямої провідності двох PN-переходів. Той, у якого більше показів, — це перехід be, а той, у якого менше показання, — bc-перехід. З цього можна визначити як колектор, так і евіттер.

  (5) β-тест транзистора

  Спочатку визначте, чи є транзистор, що перевіряється, типу NPN або PNP, а потім правильно вставте його контакти у тестове гніздо відповідного типу. Поверніть перемикач функціонального діапазону в положення β, і ви зможете рахувати значення β безпосередньо з Якщо на дисплеї показується «000», це означає, що транзисстор зламаний.

  (6) Виявлення короткого замикання

  Переведіть перемикач функцій і діапазону в положення «?))» і перевірте обидва вимірювальні дроти відповідно. У разі короткого замикання прозвучить звуковий сигнал.

 Заходи безпеки

  1. Зверніть увагу на правильний вибір діапазону вимірювання та червоного роз'єму вимірювального дроту. Під час вимірювання невідомої величини треба спочатку налаштувати діапазон на максимум, а потім регулювати його від більшого до меншого, поки він не стане відповідним. Якщо виводиться «1», це означає, що значення перевищене й діапазон треба збільшити.

  2. Якщо вимірювання не проводяться, джерело живлення має бути вимкнене.

  3．У разі зміни діапазону вимірювальні дроти треба від'єднати від вимірюваної точки.

  4．Під час вимірювання струму будьте обережні, щоб не перевантажити.

  5. Не допускається використовувати настроювання опору або струму для вимірювання напруги.
